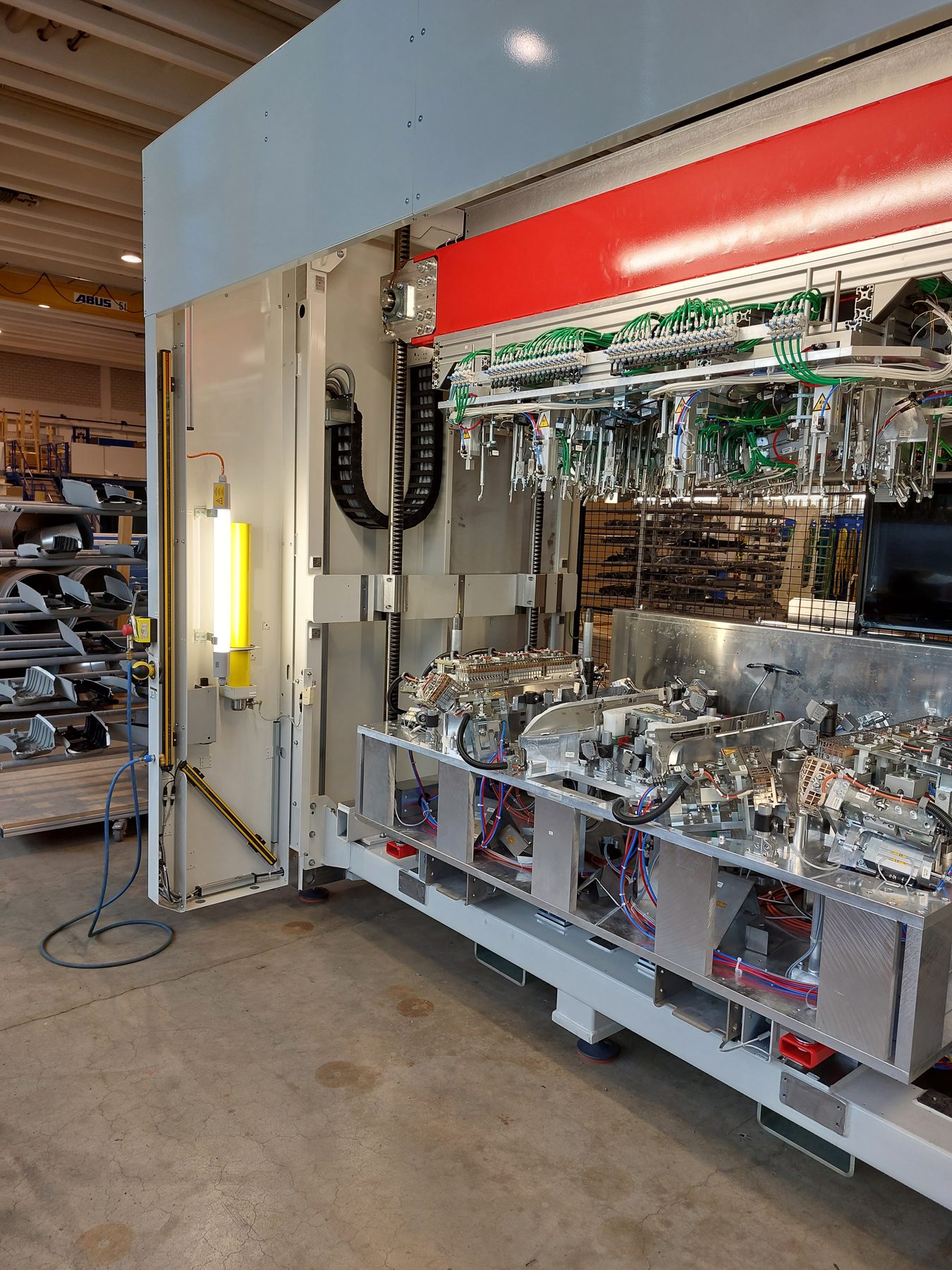

Kantenumbug- und Schweißanlage mit Schnellwechsel für textilhinterspritzte A-, B-, C- und D-Säulenverkleidungen
- Jahr: 2023
A-, B-, C- und D-Säulen mit hinterspritztem Textil, 16 Fahrzeugvarianten, 150.000 Fahrzeuge pro Jahr. Wir haben die Anlage von Anfang an betreut, vom Lastenheft bis zur Serienabnahme.
Ausgangslage

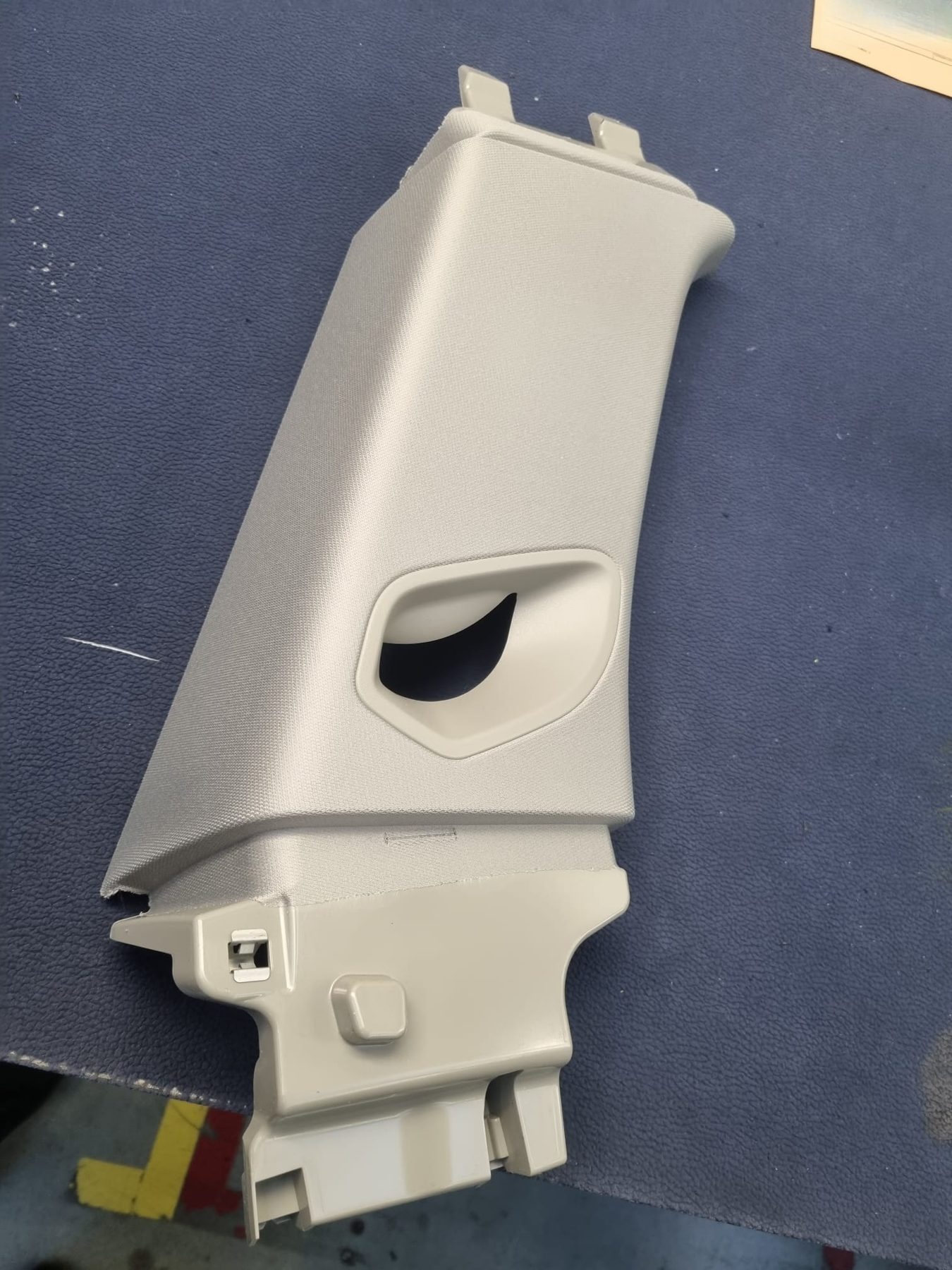

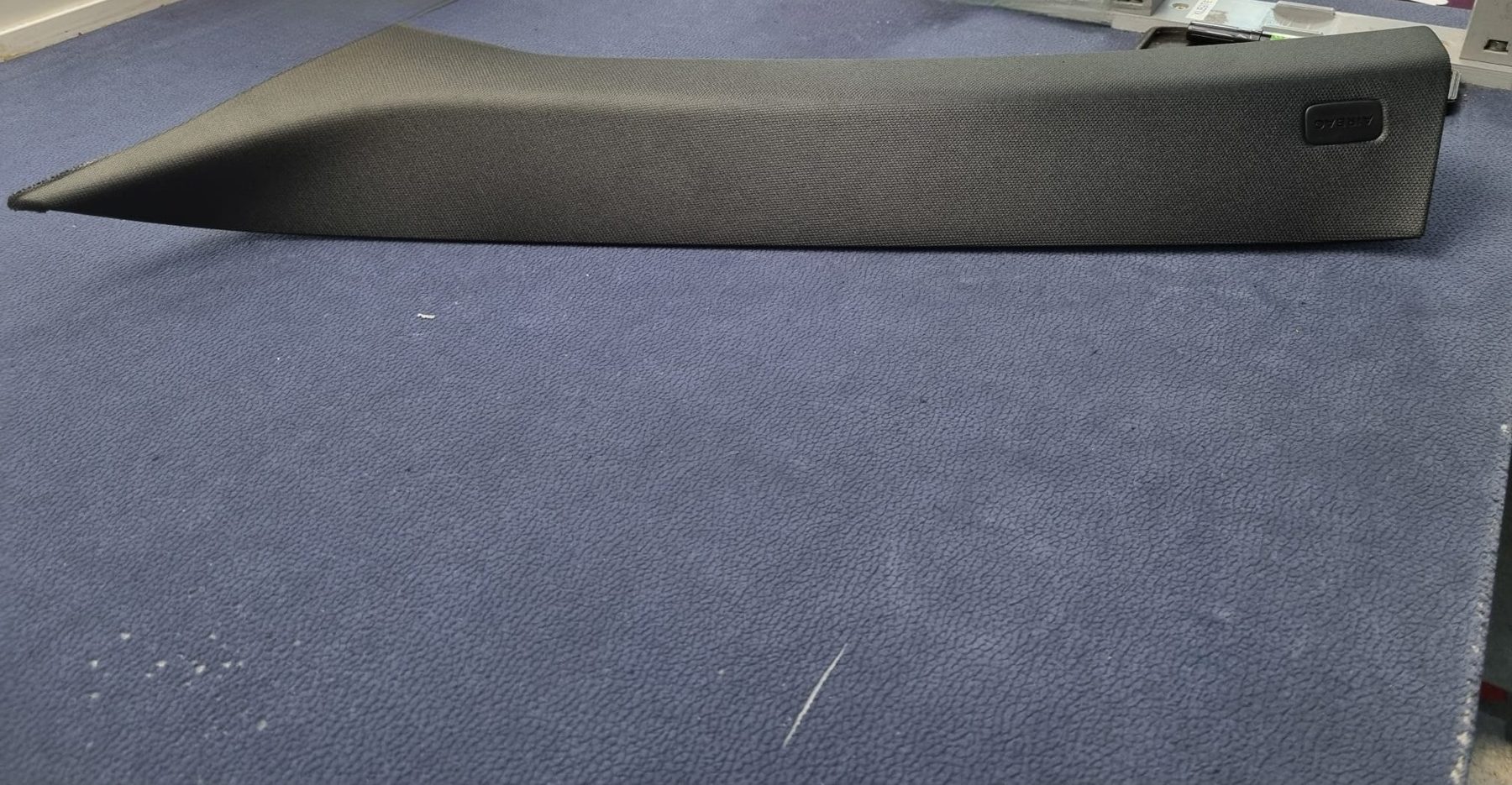

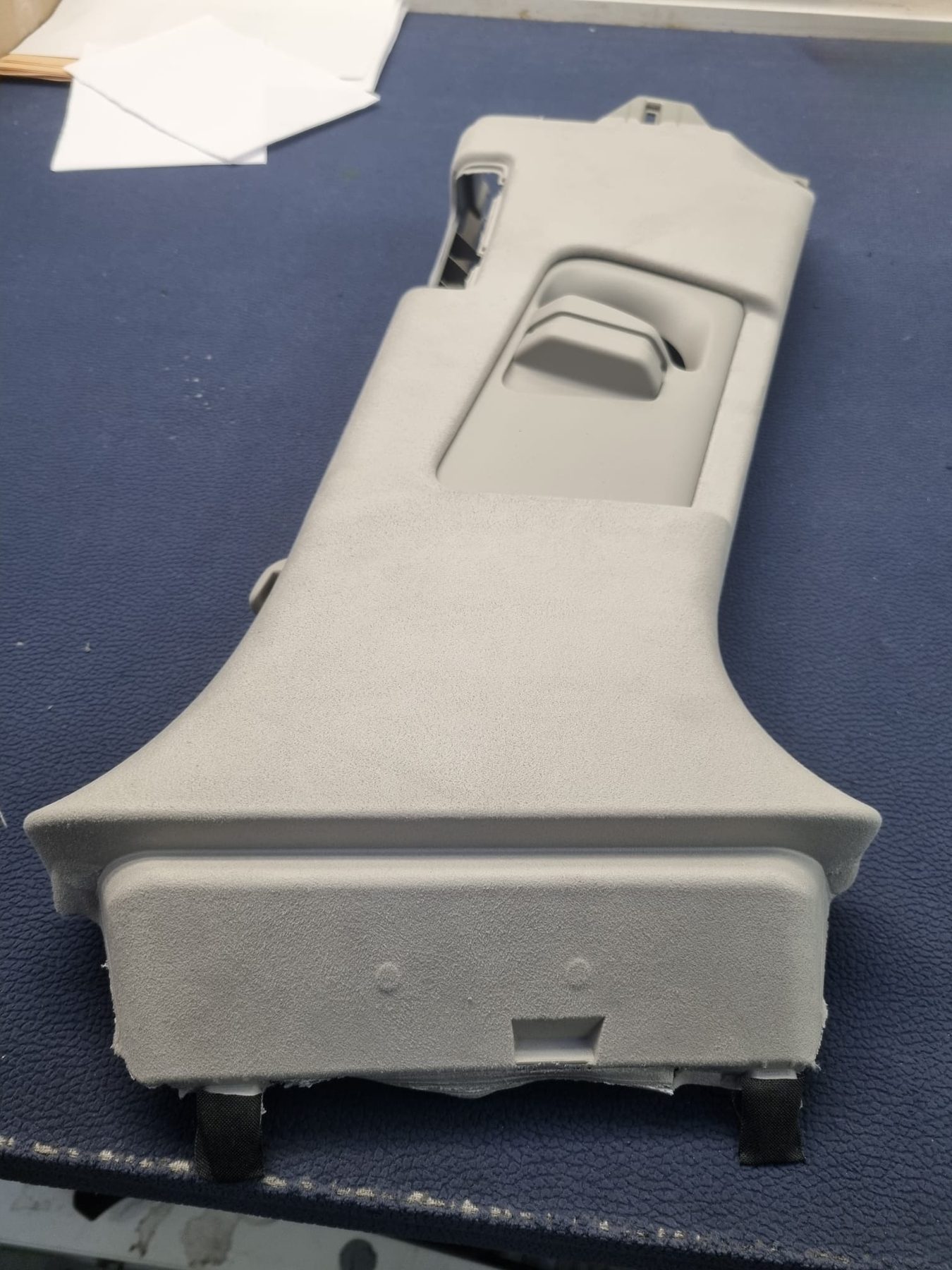

Für ein Premium-SUV eines deutschen Herstellers sollten textilhinterspritzte Säulenverkleidungen in einer gemeinsamen Anlage entstehen. Geplant waren 150.000 Fahrzeuge pro Jahr in 16 Fahrzeugvarianten, Serienstart war der 01.09.2025. Die Bauteile kommen aus verschiedenen Spritzgusswerkzeugen, teils sind mehrere Varianten in einem Werkzeug integriert. Dazu kommen unterschiedliche Dekore, die in derselben Anlage laufen müssen. Die verschiedenen Säulenvarianten weichen dadurch in den Maßen deutlich voneinander ab.
Prozessumfang
- Kantenumbug des Textils

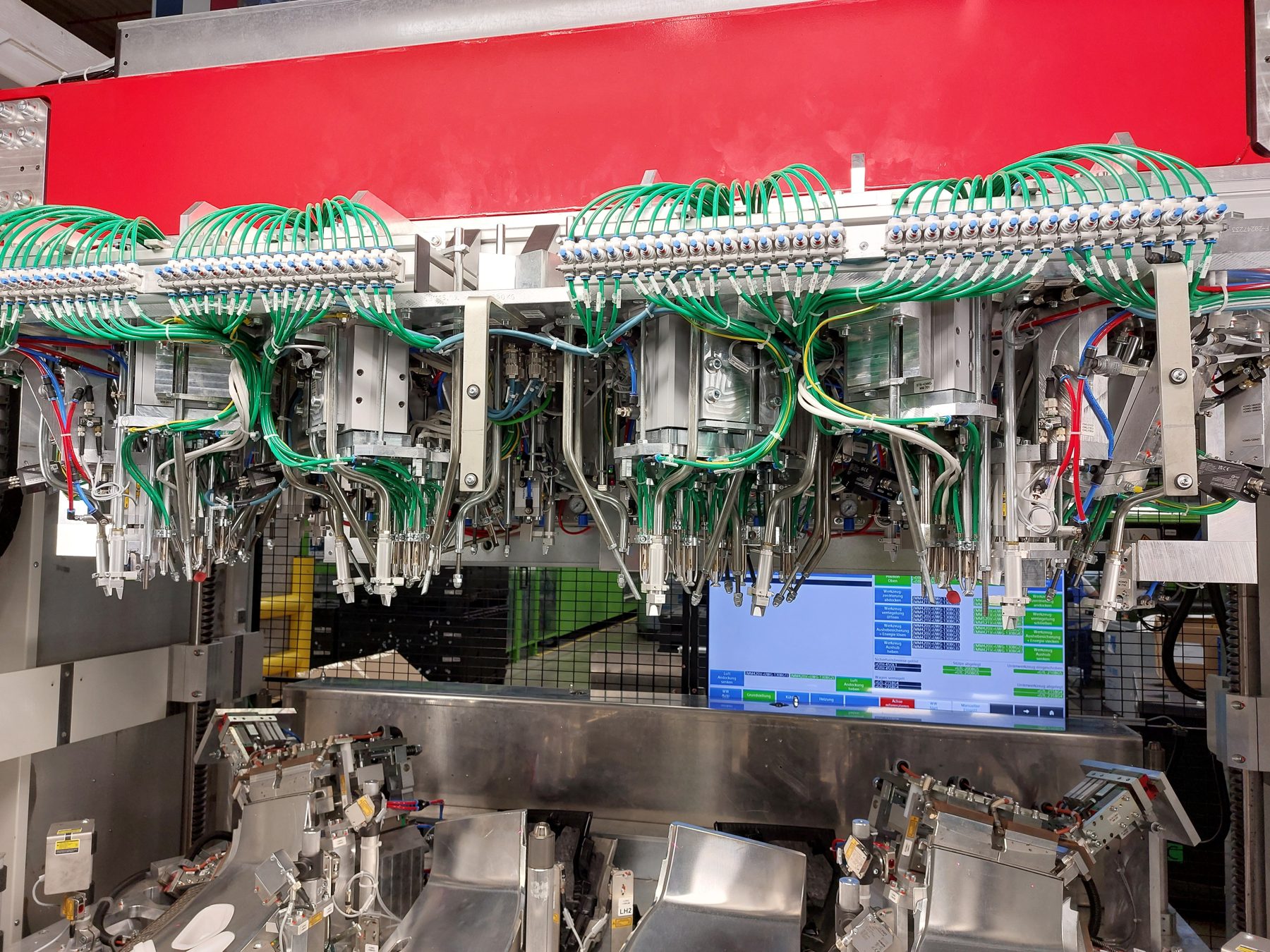

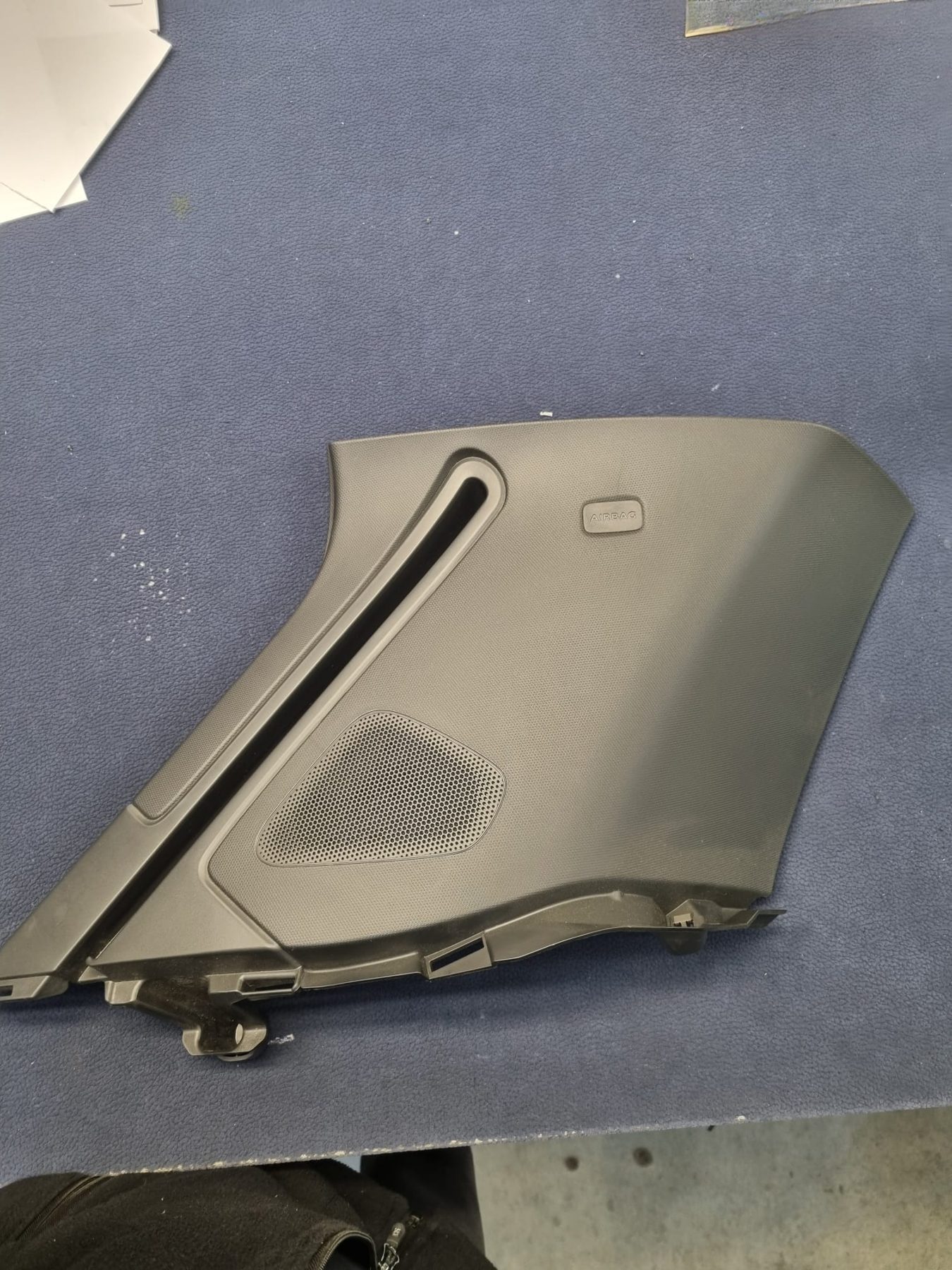

- Montage von Clips und Verschweißen von Verstärkungen und Lautsprecherblenden mit der Säulenverkleidung
- Automatische Prüfung der verbauten Komponenten und Varianten sowie des montierten Schaums
Unser Beitrag
Wir haben das Projekt von Anfang an komplett betreut, von den Lastenheften bis zur Serienabnahme. Die Anlage muss Varianten, Dekore und Maßunterschiede der verschiedenen Säulenvarianten sicher verarbeiten. Der Schnellwechsel macht die Umstellung zwischen den Säulentypen möglich.
Ergebnis
Zykluszeit 45 Sekunden, Werkzeugwechsel in 10 Minuten. Serienstart am 01.09.2025.
