Kaschier- und Umbuganlage mit Schnellwechsel für die Brüstung einer Türverkleidung
- Jahr: 2022

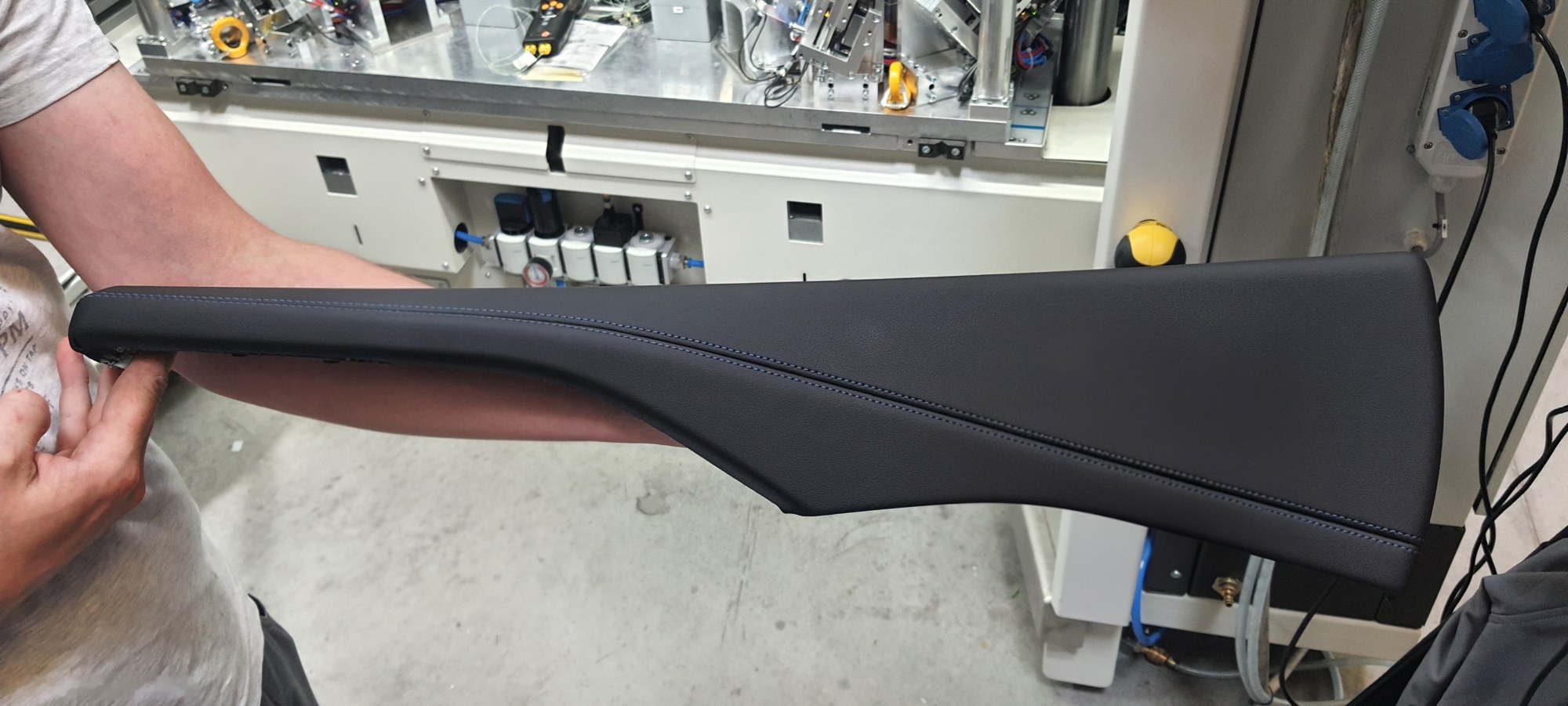

Brüstung einer Türverkleidung mit Kunstleder-Nähkleid, 110 Sekunden Zykluszeit, Werkzeugwechsel in 10 Minuten. Wir haben die Anlage industrialisiert.
Ausgangslage
Für die Brüstung einer Türverkleidung mit Kunstleder-Nähkleid brauchte ein deutscher Automobilhersteller eine Anlage, die kaschiert und die Kanten umbugt. Die Werkzeuge sollten sich schnell wechseln lassen, damit eine Anlage mehrere Bauteilvarianten fertigen kann.
Prozessumfang
- Automatischer Sprühauftrag mit wasserbasiertem Kleber
- Vorfixieranlage für das Nähkleid
- Kaschieren und Kantenumbug der Brüstung
Unser Beitrag

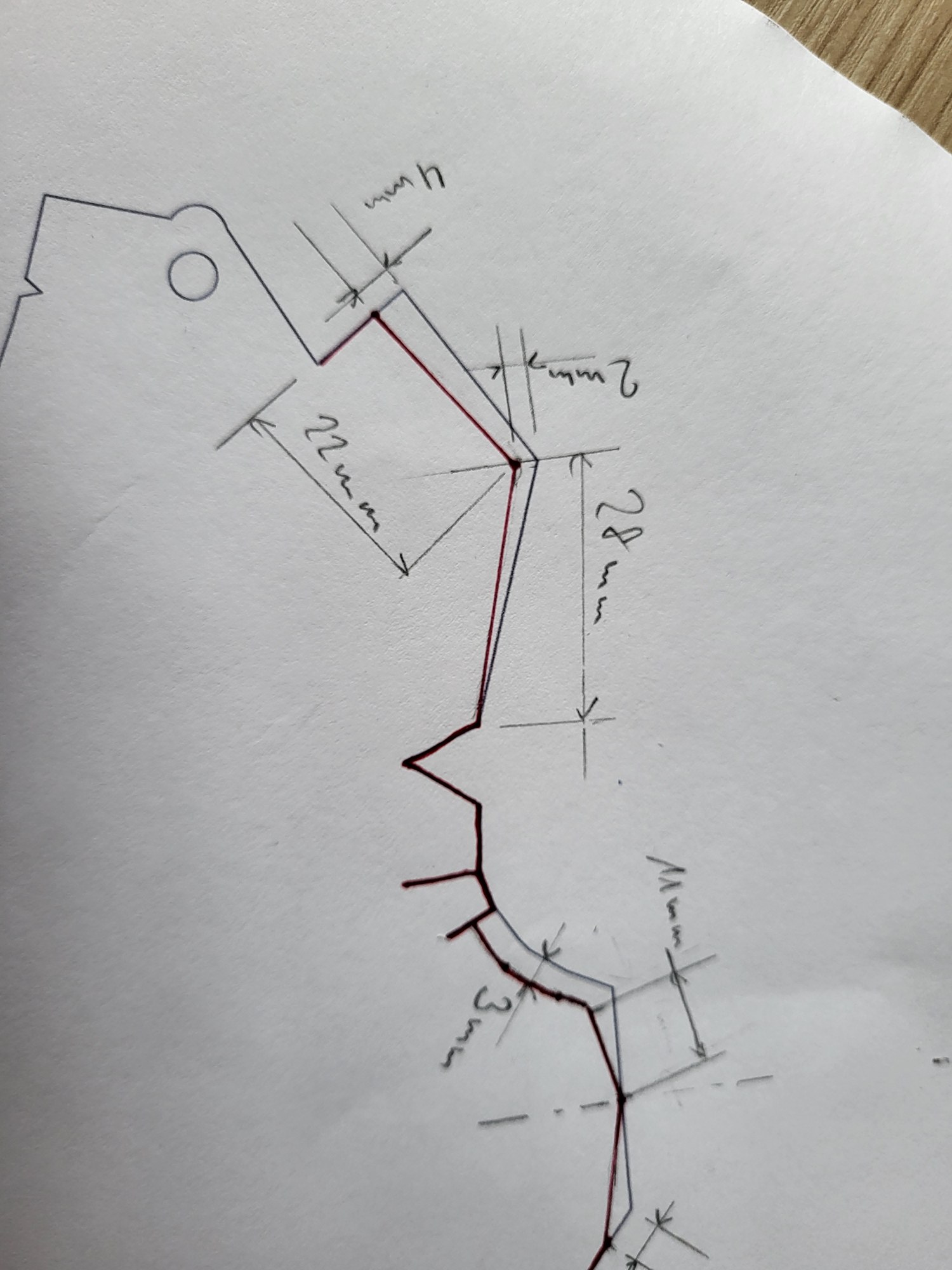

Wir haben das Projekt von der ersten Idee bis zum Serienanlauf begleitet. Am Anfang stand das Anlagenkonzept, danach haben wir die Lastenhefte geschrieben. Die Maschinenbauer haben wir technisch betreut, die Anlage vor der Auslieferung abgenommen und den Anlauf vor Ort begleitet. Das Nähkleid ist der heikle Punkt: Die Naht muss exakt liegen, bevor kaschiert wird. Deshalb läuft die Vorfixierung als eigene Station. Beim Umbug haben wir die Kontur des Nähkleids im Detail ausgelegt.
Ergebnis
Die Anlage fertigt die Brüstung mit 110 Sekunden Zykluszeit. Dank der Schnellwechselfunktion dauert ein Werkzeugwechsel nur 10 Minuten.
